AUKEY是知名的跨境电商公司，主要从事自主品牌科技消费品的研发、设计和销售。名字由AU金和KEY钥匙结合，AUKEY即金钥匙，中文寓意骄傲的基石。Key Series“音钥系列”是其旗下的无线耳机系列，今天将要拆解的是其中的一款真无线耳机产品KeySeries T10。
AUKEY KeySeries T10真无线耳机在外观设计上非常的具有特色，荣获了德国IF设计奖。充电盒采用了圆形造型，180°旋转开盖设计，耳机为豆状入耳式，配备硅胶耳翼和耳塞，提供舒适稳固的佩戴效果。
功能配置方面，耳机采用了6mm石墨烯振膜微动圈扬声器，蓝牙5.0芯片，支持AAC解码，提供高保真音质；采用触控操作，支持唤醒语音助手；支持IPX5级防水；支持无线充电，拥有7+17小时的整体续航。下面就让我们来看看这款产品的详细外观设计和内部功能配置吧~
一、AUKEY KeySeries T10真无线耳机开箱

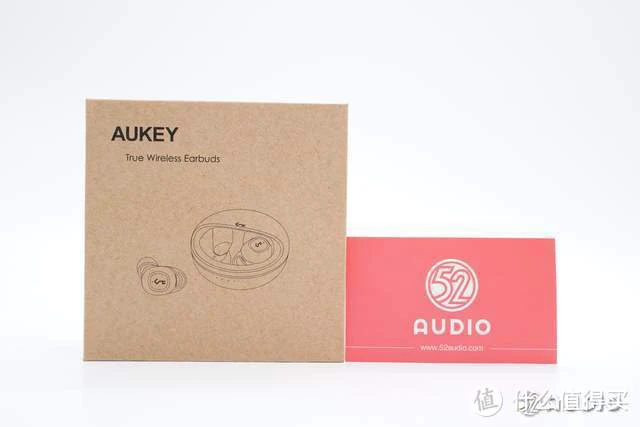

包装盒采用了天地盖结构，环保材质。正面设计有产品的速写外观图，以及AUKEY品牌LOGO，和产品类型真无线耳机。
包装盒背面是AUKEY的部分公司介绍，右上角有产品型号：EP-T10。

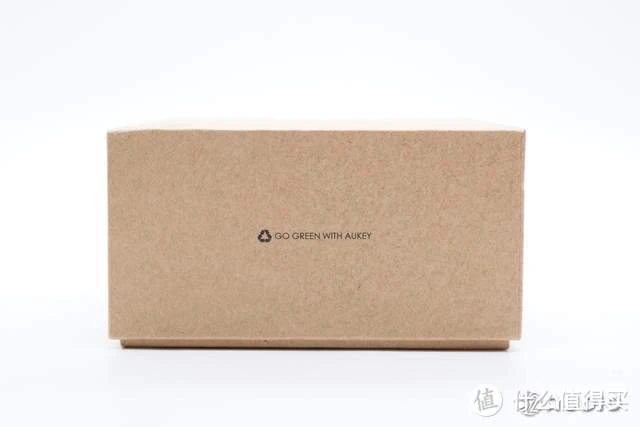

侧边印刷有可循环标志和“GO GREEN WITH AUKEY”。

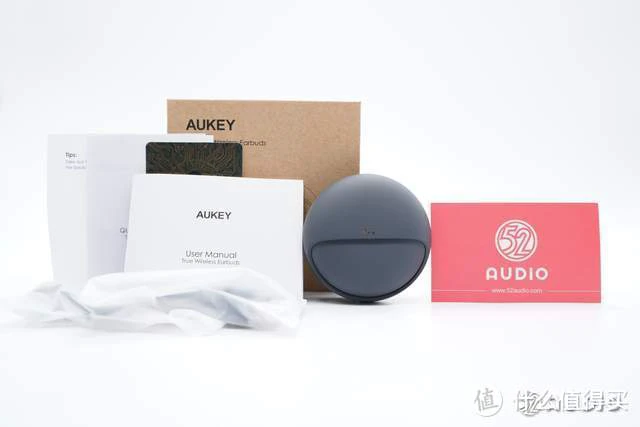

包装盒内物品有耳机、充电线、耳塞、耳翼和产品说明书。

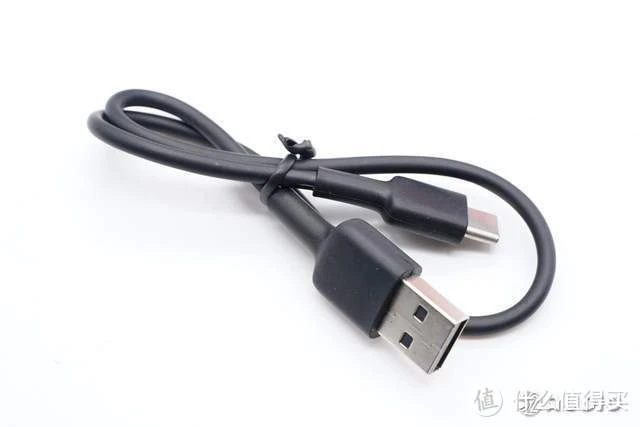

USB-A to USB Type-C充电线。

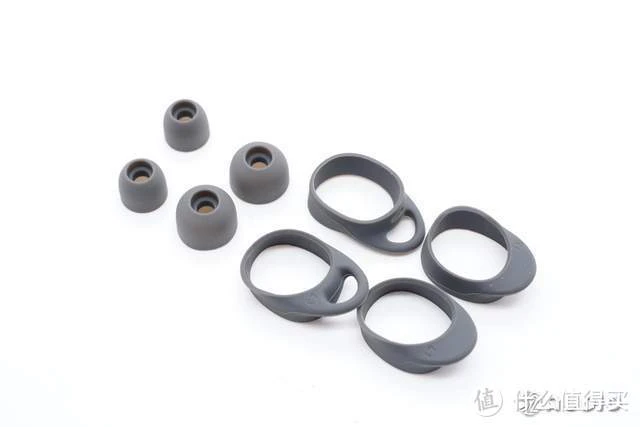

额外附赠的两副不同尺寸的硅胶耳塞和耳翼。
AUKEY KeySeries T10真无线耳机充电盒采用了圆形造型，旋转的开盖设计，顶部观感类似于张大嘴巴的“吃豆人”，非常独特有趣。

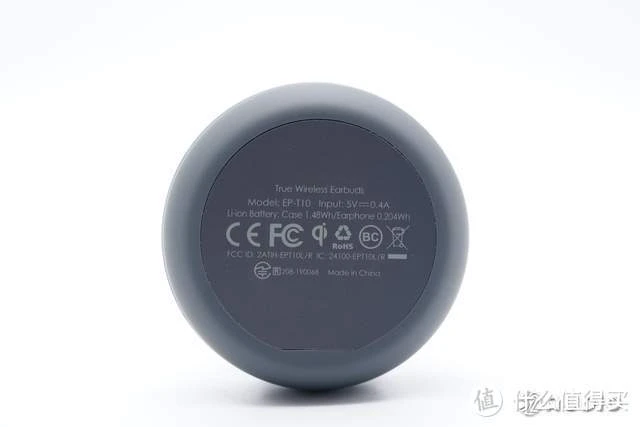

充电盒底部丝印有产品部分参数信息，以及各种认证标识。产品型号：EP-T10，输入：5V-0.4A，充电盒容量：1.48Wh，耳机容量：0.204Wh等。

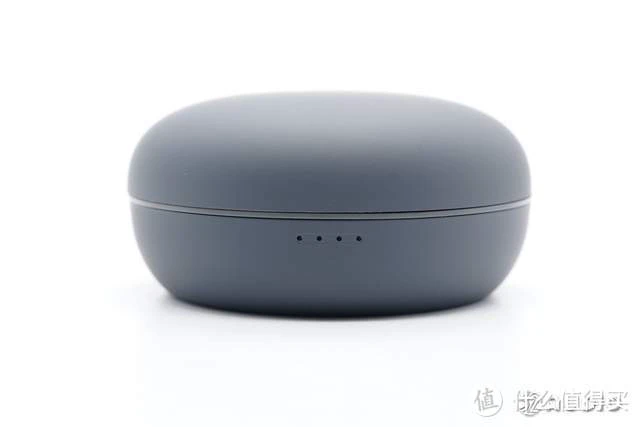

充电盒背面设置有4颗指示灯，能够直观的获取充电盒剩余电量。

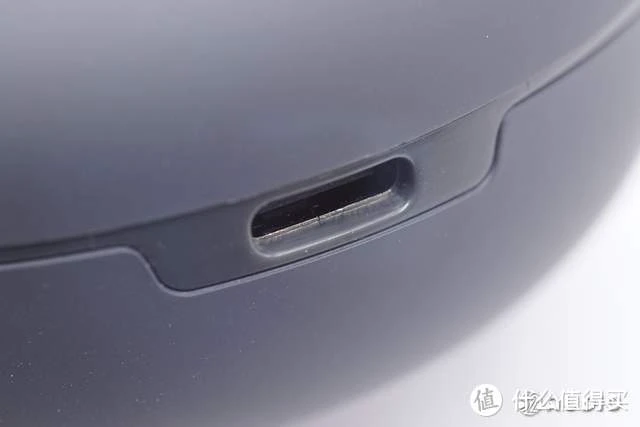

正面设置Type-C充电接口。

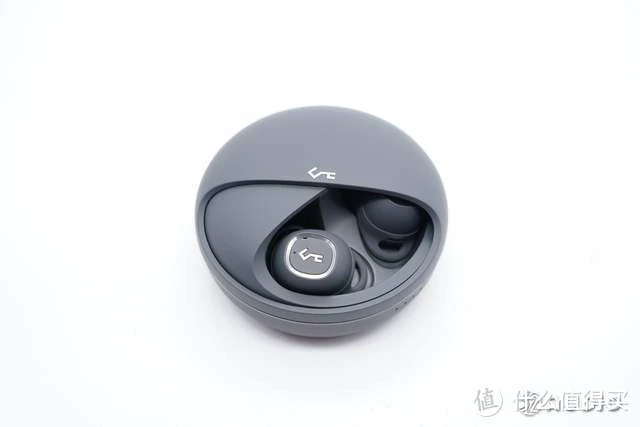

充电盒旋转开盖状态展示。

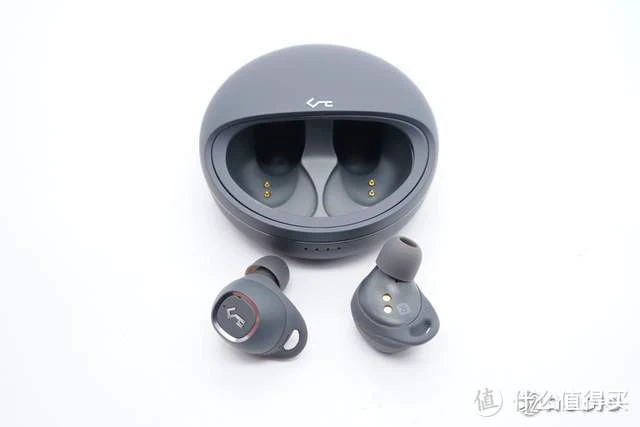

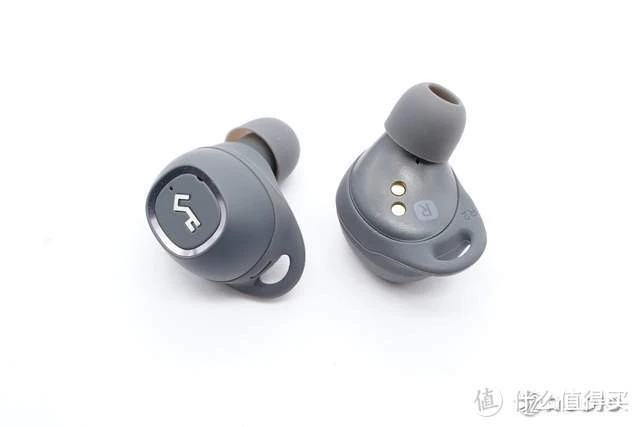

AUKEY KeySeries T10真无线耳机整体外观一览。
为耳机充电的金属顶针。
AUKEY KeySeries T10耳机采用了豆状的入耳式设计，质感与充电盒一致，设置有耳翼，提供更稳定的佩戴效果。

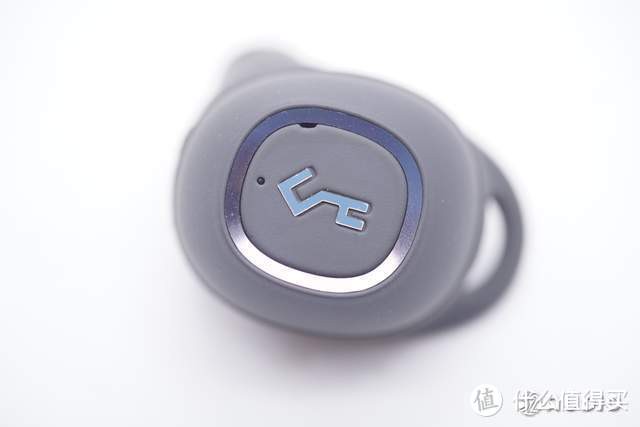

耳机背部为触控区域，设计有亮银色装饰环和“AUKEY”钥匙
品牌LOGO。
耳机指示灯特写。

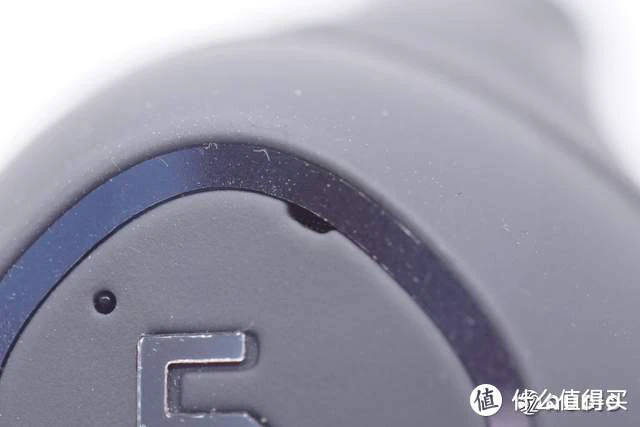

语音通话麦克风开孔特写。

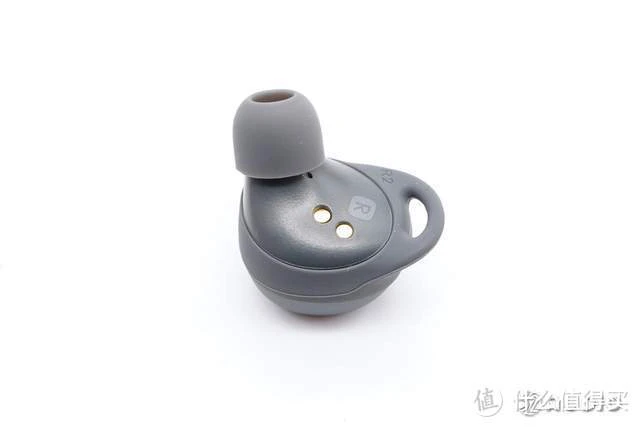

耳机内侧外观一览，印刷有L/R左右标识。

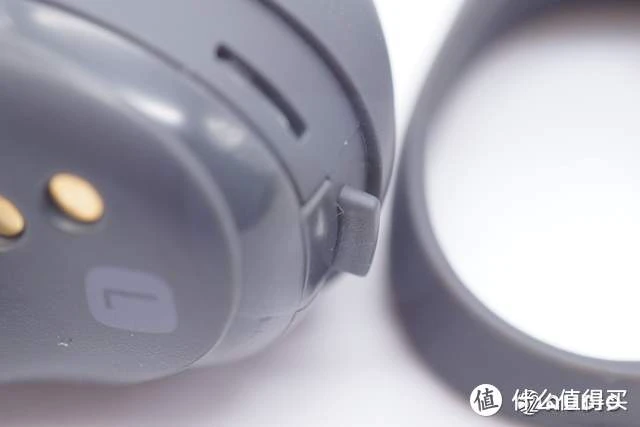

耳翼通过定位槽和定位柱固定。

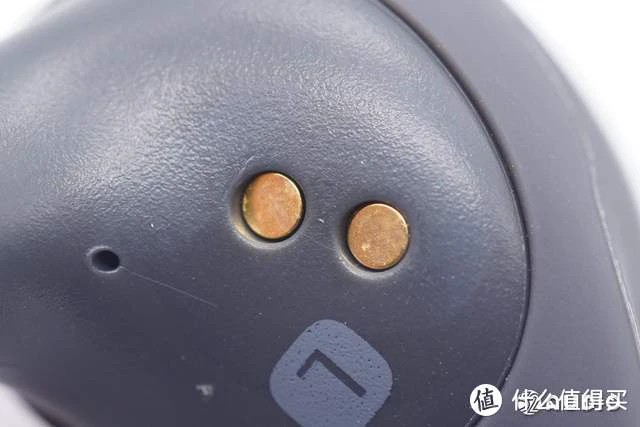

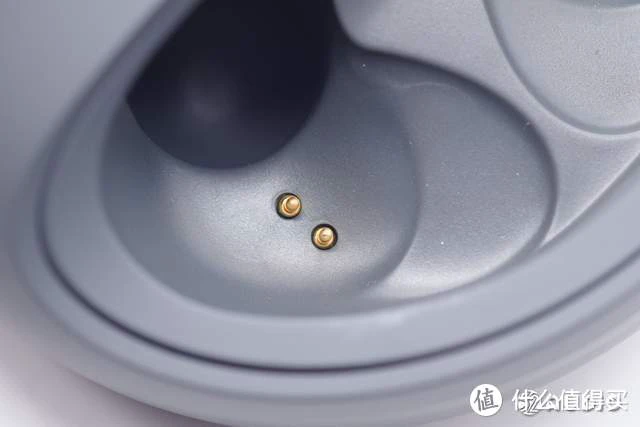

充电盒为耳机充电的金属触点特写。

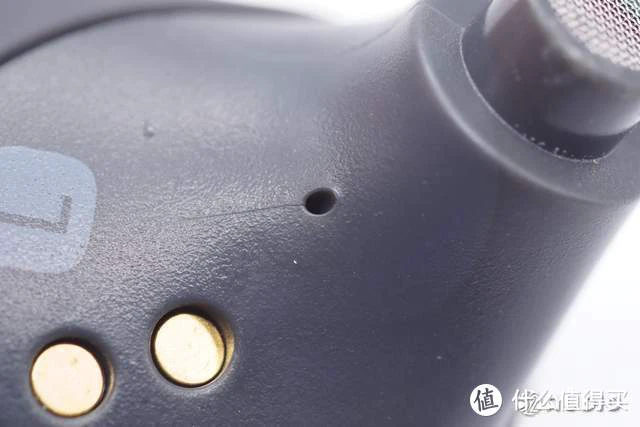

音腔调音孔特写，保证腔体内空气流通。

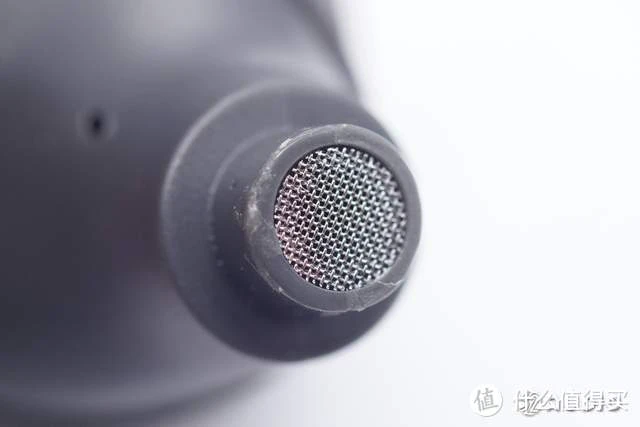

耳机出音嘴特写，采用了金属防护网，防止异物进入音腔。

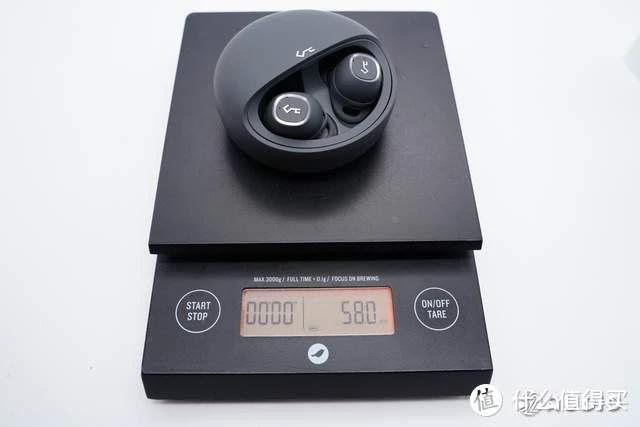

经我爱音频网实测，AUKEY KeySeries T10真无线耳机整体重量约为58g。

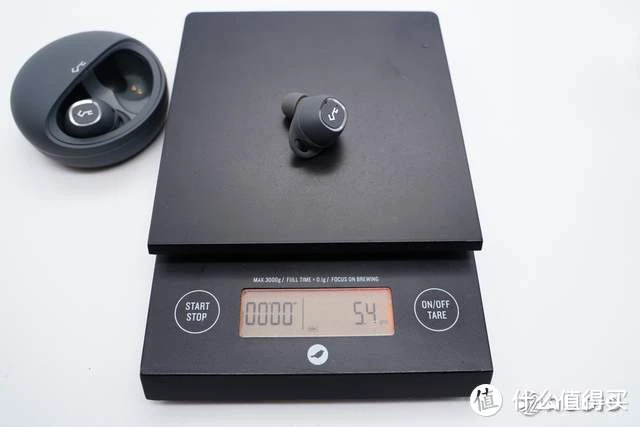

佩戴耳塞耳翼单耳重量约为5.4g。

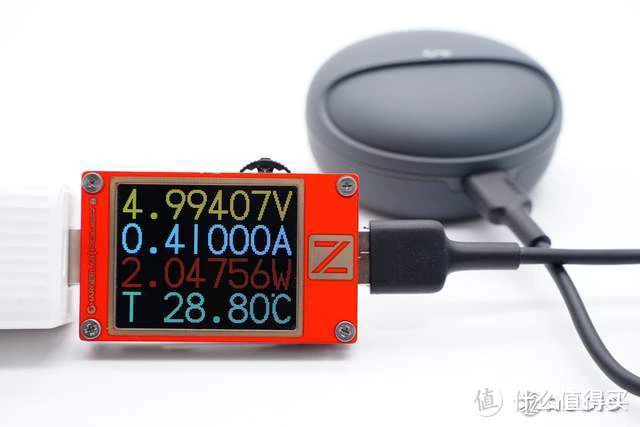

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对AUKEY KeySeries T10真无线耳机进行有线充电测试，输入功率约为2.05W。

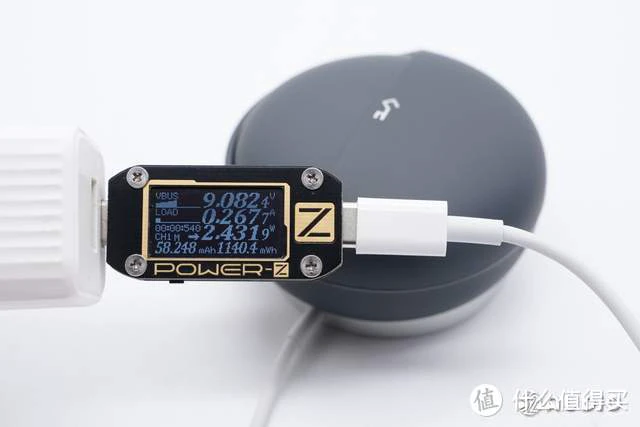

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对AUKEY KeySeries T10真无线耳机进行无线充电测试，充电功率约2.43W。
二、AUKEY KeySeries T10真无线耳机拆解
看完了荣获德国IF设计奖的外观设计，下面进入拆解部分，看看内部结构配置信息~
充电盒拆解
卸掉螺丝，打开腔体。

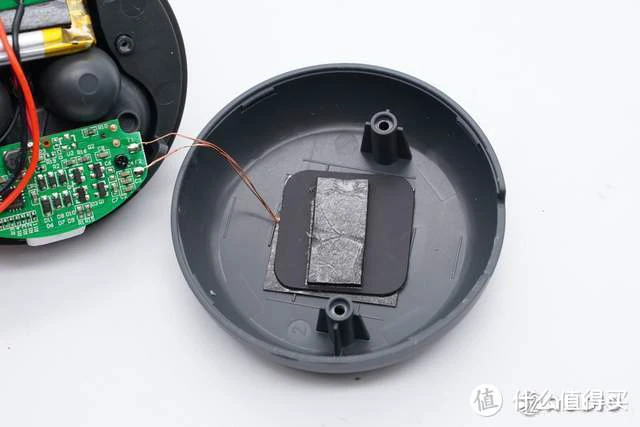

盒盖内侧结构一览，中间贴有无线充电接收线圈，线圈背面是隔磁片。

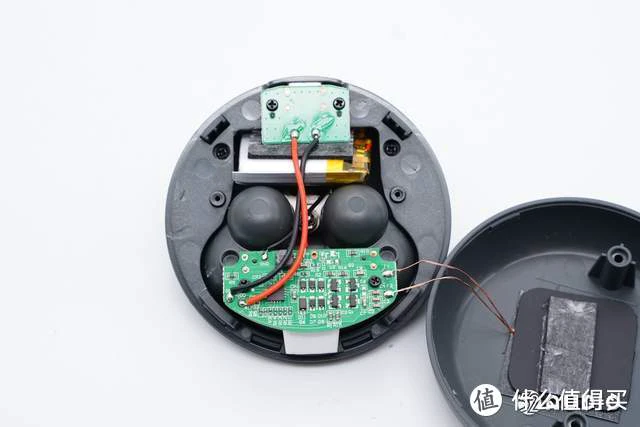

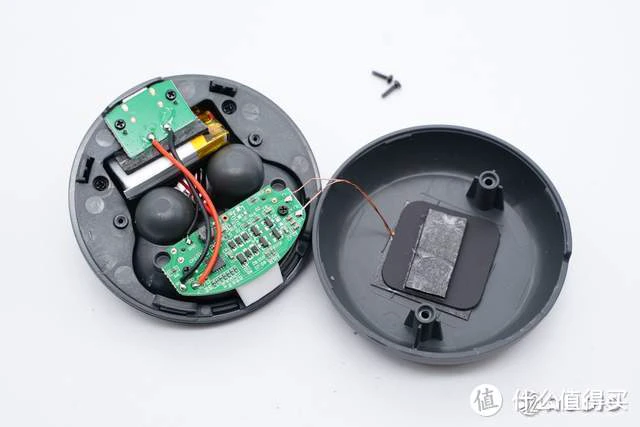

座舱底部电路一览，固定有主板、充电小板和电池单元。
AUKEY KeySeries T10充电盒拆解一览。

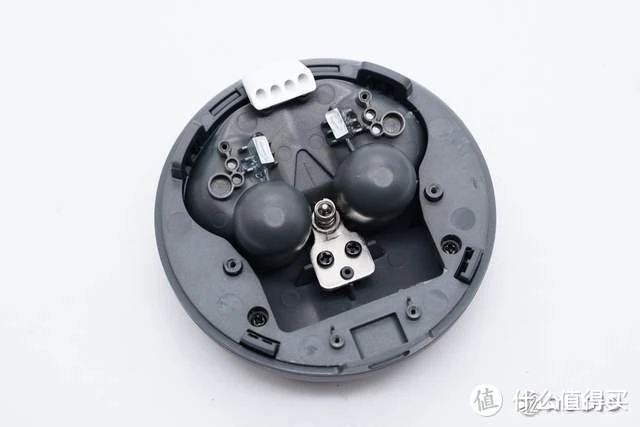

座舱底部结构一览，中间位置是旋转盒盖的金属组件。

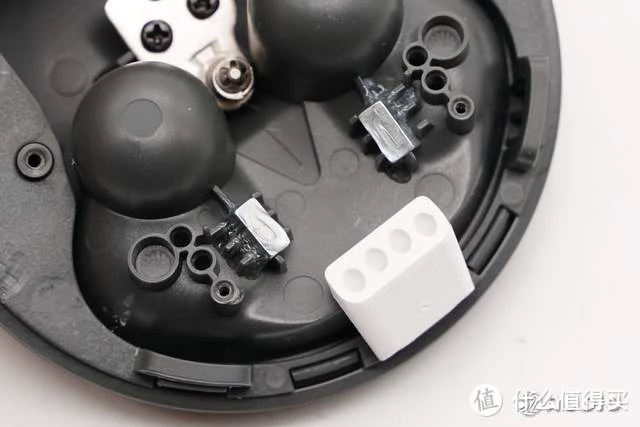

腔体内用于吸附耳机的磁铁，下方是四颗指示灯导光柱。

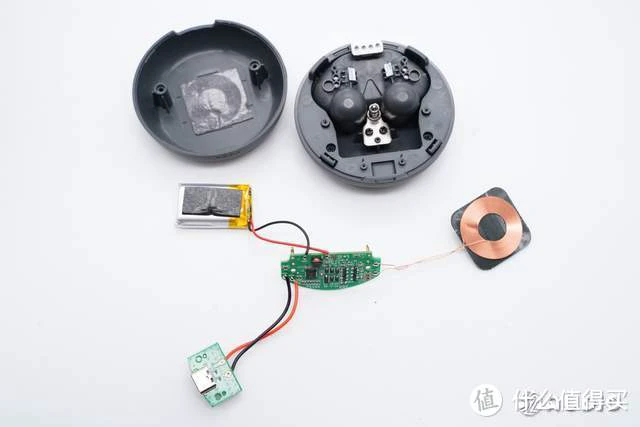

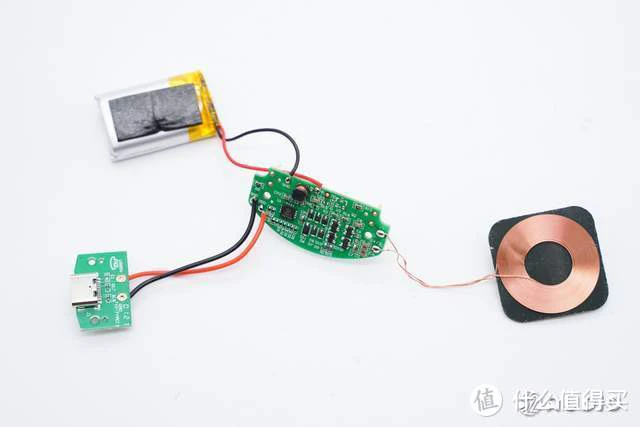

充电盒内主要电路一览。

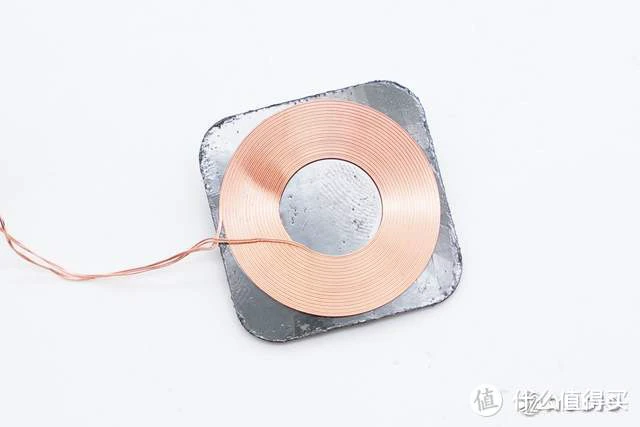

圆形无线充电接收线圈特写，固定在隔磁片上。

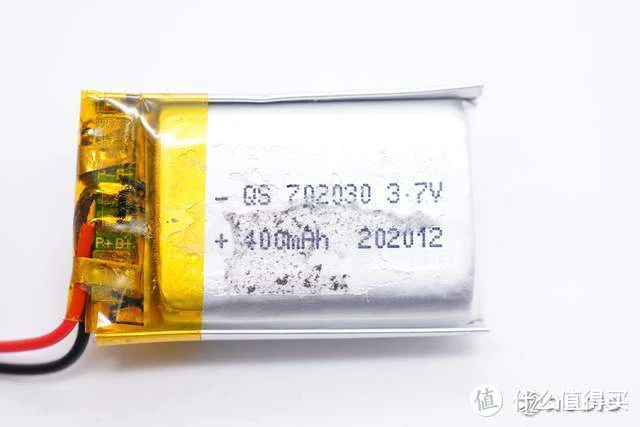

充电盒内置聚合物锂离子软包电池型号：QS702030，额定电压：3.7V，额定容量：400mAh，生产日期：2020年12月。

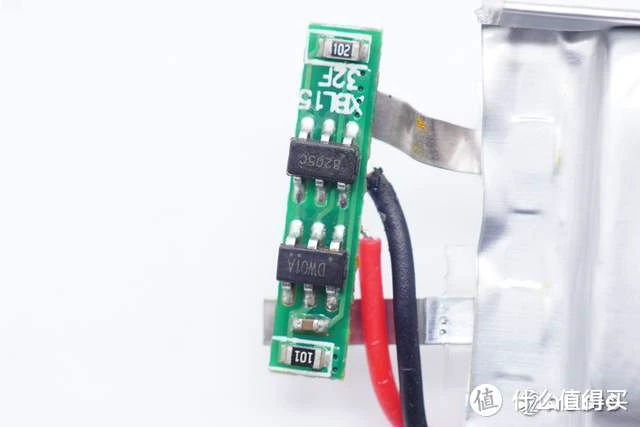

电池配备有电路保护板，由一颗DW01A
锂电保护IC和8205C NMOS管组成，正负极接口处设置有保险丝。

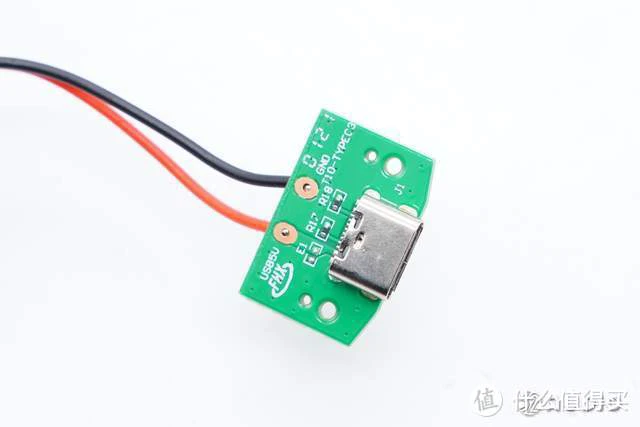

电源输入小板正面电路一览，采用了Type-C充电接口。

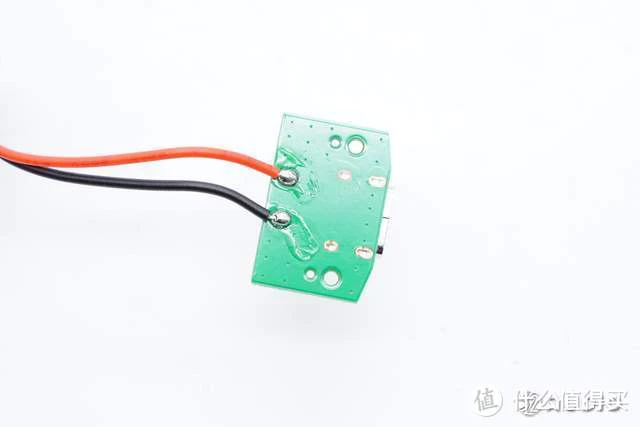

电源输入小板背面电路一览，与主板连接的导线焊接在小板上。

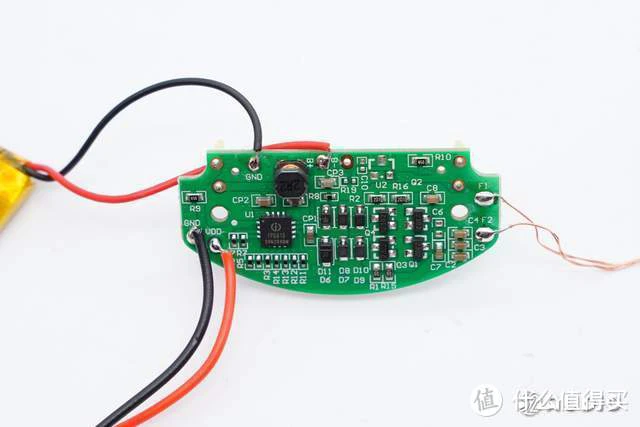

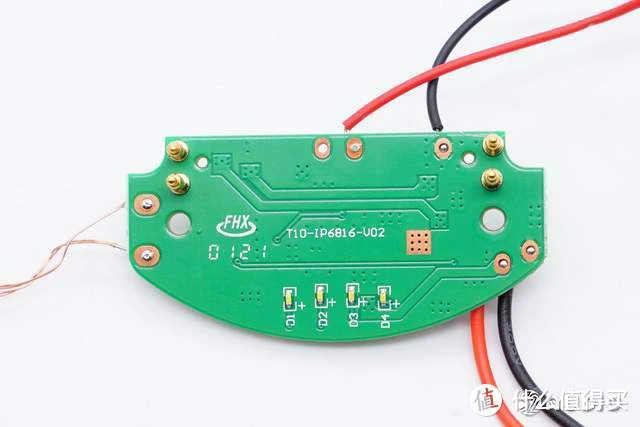

充电盒主板一侧电路一览。
主板另外一侧电路一览。

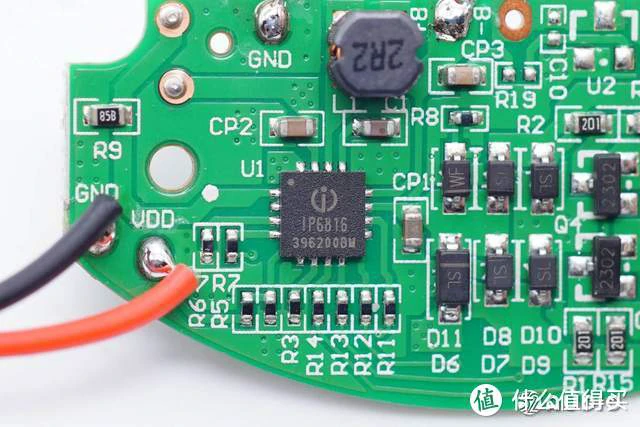

INJOINIC英集芯IP6816 TWS耳机充电仓管理SoC，这是一款集成 Qi 无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，支持双路耳机独立入仓自动检测，1-4LED呼吸灯效果以及188数码管电量显示，同时支持客制化5V通讯功能，为无线充 TWS 蓝牙耳机充电仓提供完整的电源解决方案。
IP6816的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
据我爱音频网拆解了解到，目前已有漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

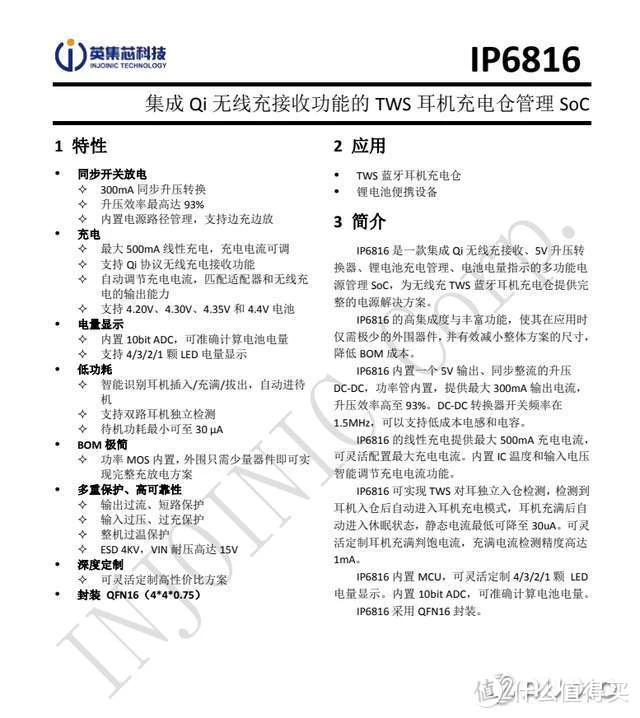

INJOINIC英集芯IP6816详细资料图。
2R2升压电感，用于电池输出升压为耳机充电。

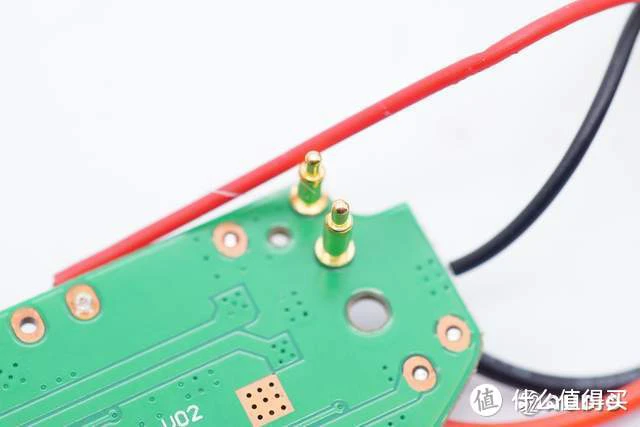

主板上为耳机充电的正负极pogo pin连接器特写。
耳机拆解

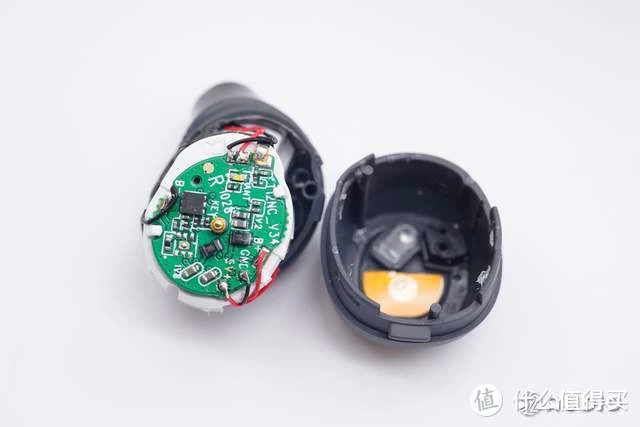

取掉耳翼，沿合模线撬开耳机腔体。

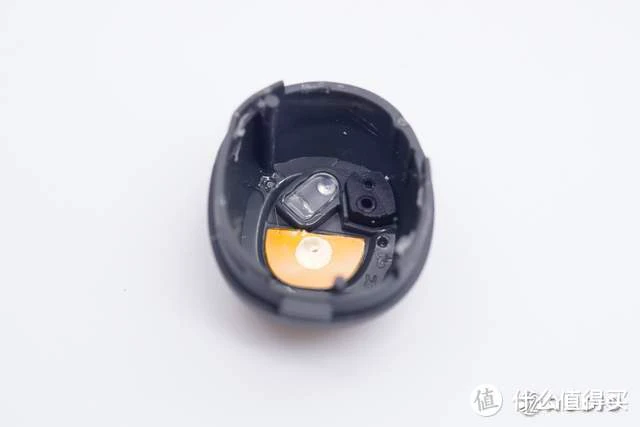

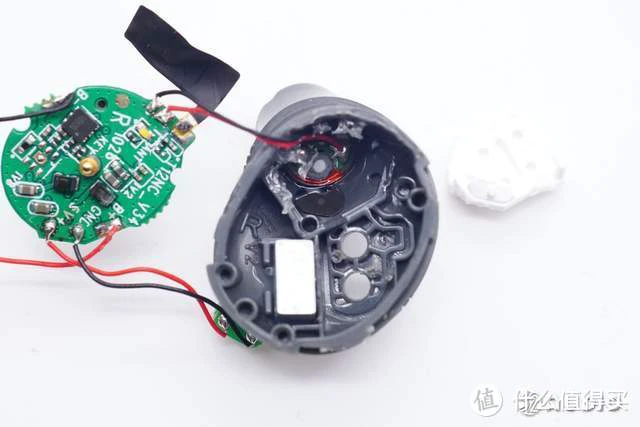

后腔内部结构一览，底部设置有触摸检测贴片、指示灯导光柱和麦克风声学结构。

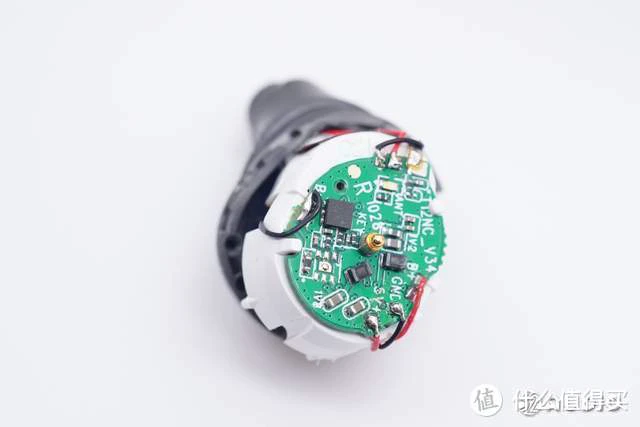

耳机内组件固定在白色塑料件上，一侧通过卡扣固定主板。

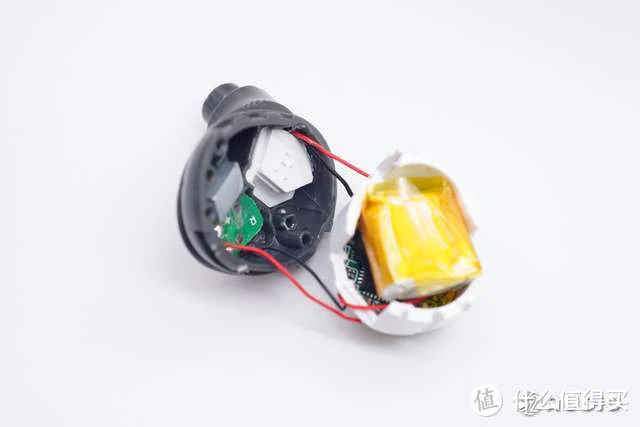

塑料件内侧固定电池。

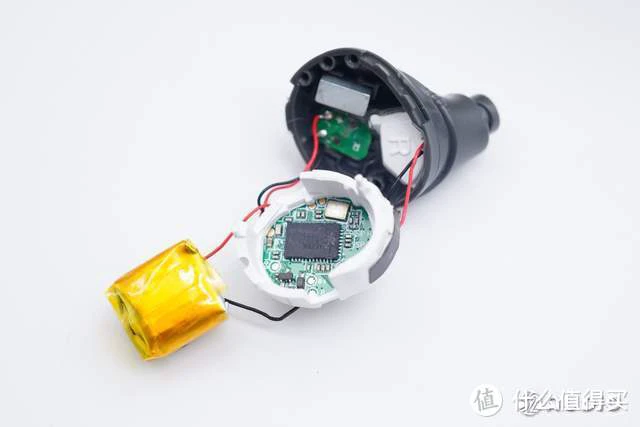

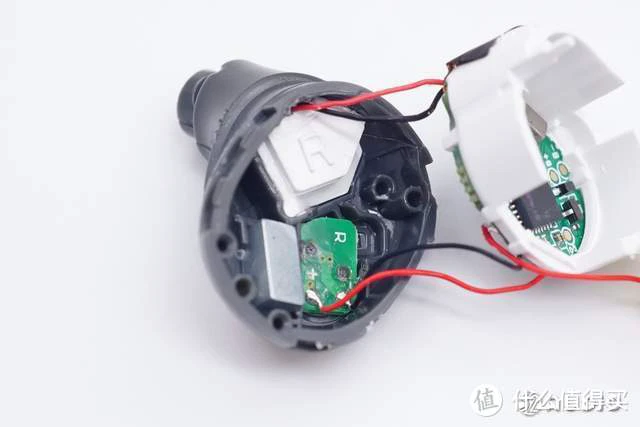

取出电池，耳机拆解一览。
前腔内部结构一览，扬声器独立音腔，白色盖板，磁铁右侧是充电触点小板。
取掉白色盖板和充电小板，前腔内部结构一览。

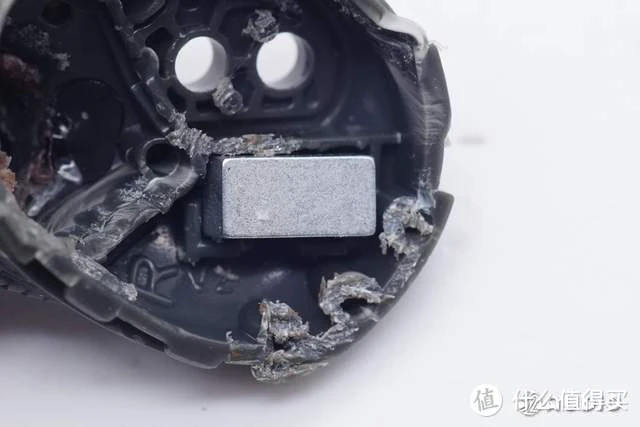

耳机内用于吸附充电盒的磁铁特写。

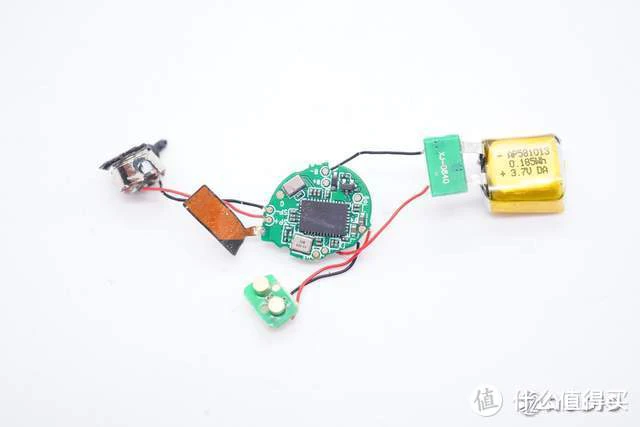

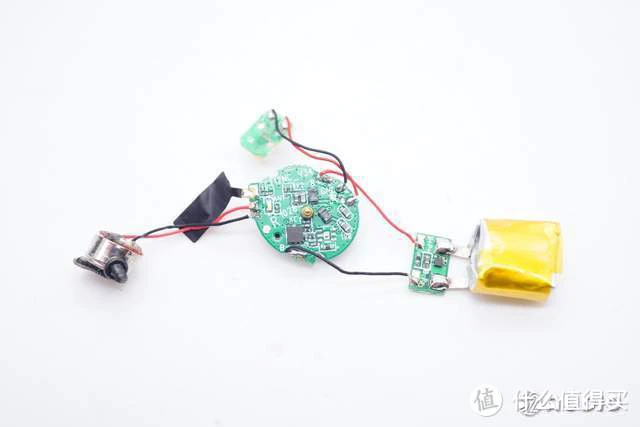

耳机内主要组件电路一侧一览。
另外一侧电路一览。

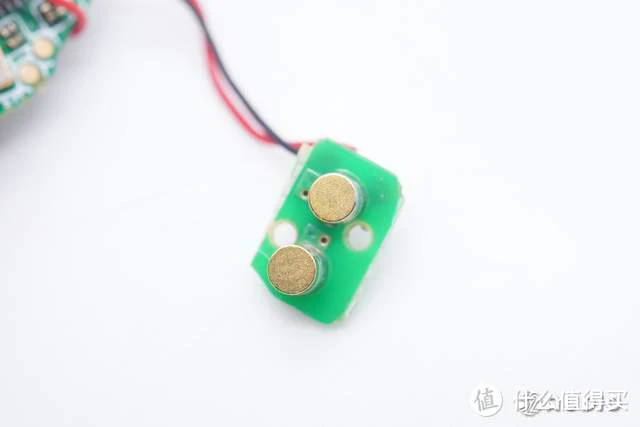

充电盒为耳机充电的金属铜柱连接器特写。

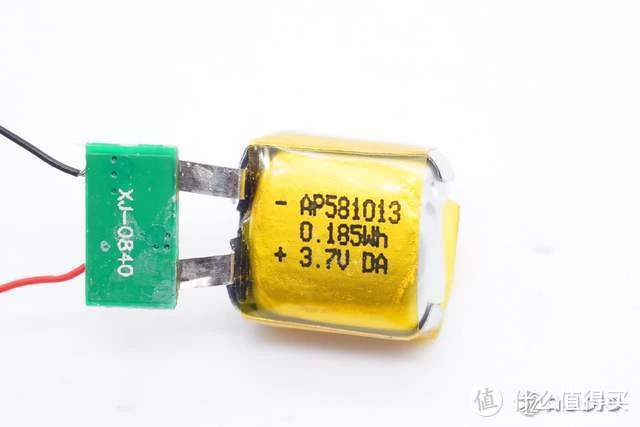

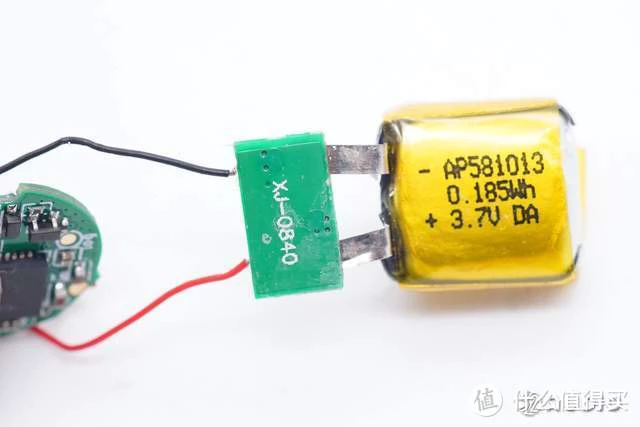

耳机内采用了软包锂离子电池，型号：AP581013，额定容量：0.185Wh，额定电压：3.7V。

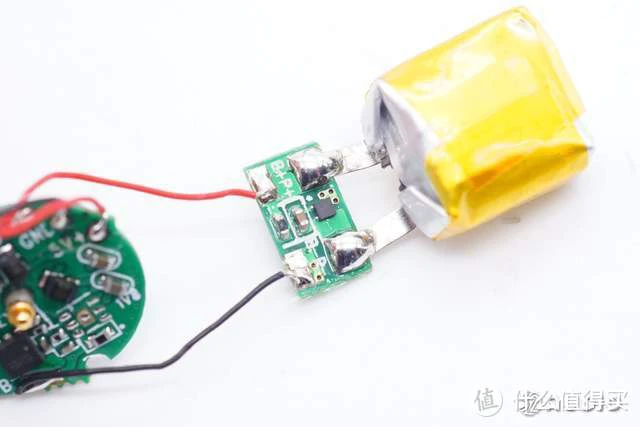

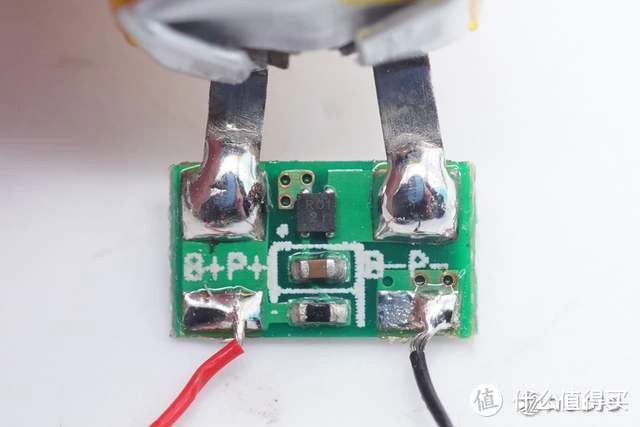

耳机内电池设置有独立的电路保护板，电池正负极镍片焊接在小板上，焊点饱满圆润。
小板背面丝印“XJ-0840”。
丝印R01 21的一体化锂电池保护IC。

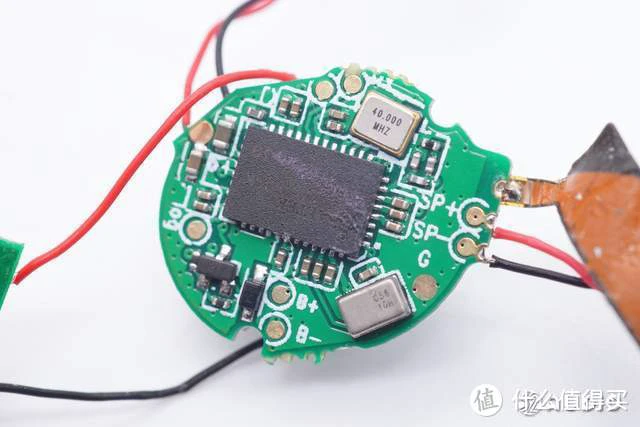

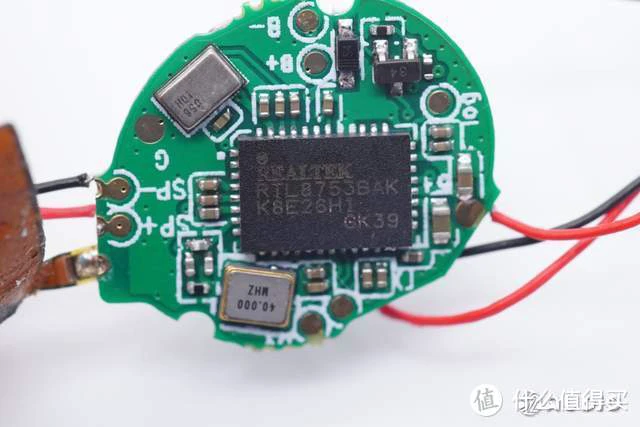

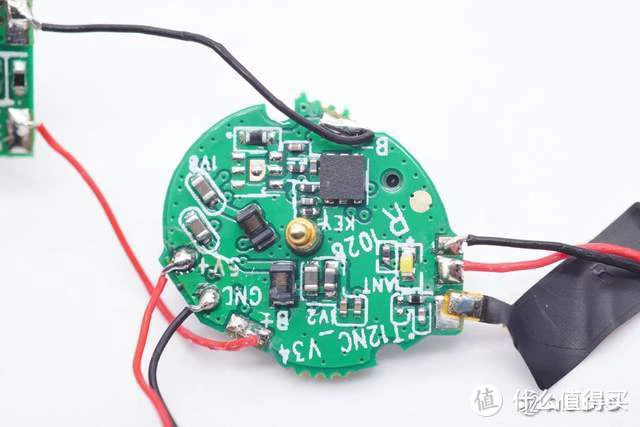

主板正面电路一览。
主板背面电路一览。
耳机采用了Realtek瑞昱RTL8753B蓝牙音频SoC，能够支持蓝牙5.2规范。采用双核心架构，独立DSP做音效和降噪处理，提升了音乐品质和通话降噪效果。芯片本身支持游戏模式，延时低至40ms，并可支持3D音效算法。
瑞昱RTL8753B支持audio pass through (APT)，除基本通透模式外，还能够实现基础辅听功能。值得一提的是，RTL8753B可以支持Android/iOS双设备切换功能，能够解决现阶段TWS耳机仅能连接一台手机的困扰。

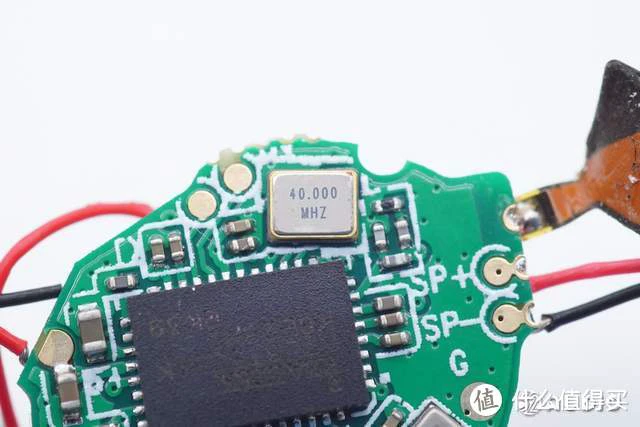

为蓝牙芯片提供时钟的40MHz晶振特写。

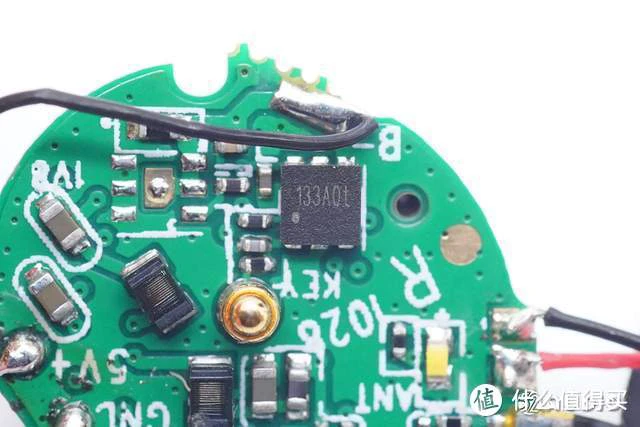

丝印133A0t的触控IC，用于耳机触控操作。

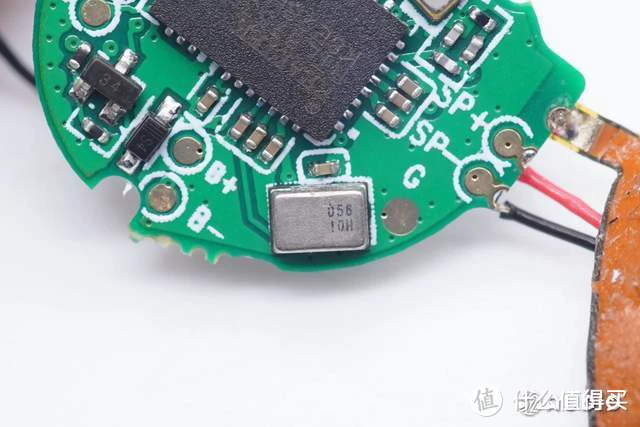

镭雕056 10H的MEMS麦克风特写，用于语音通话拾音。

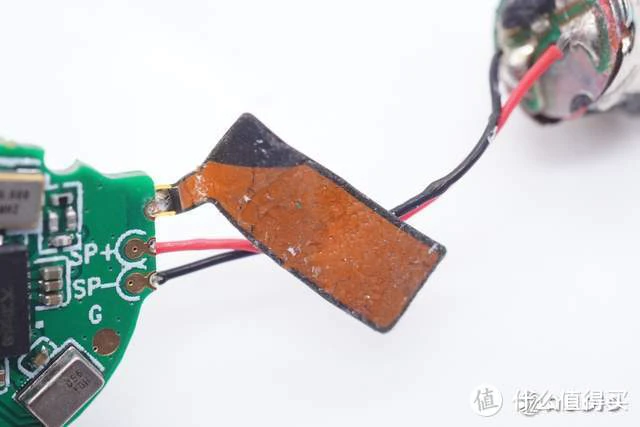

耳机FPC天线特写。
耳机扬声器正面出音孔上还贴有防尘网。

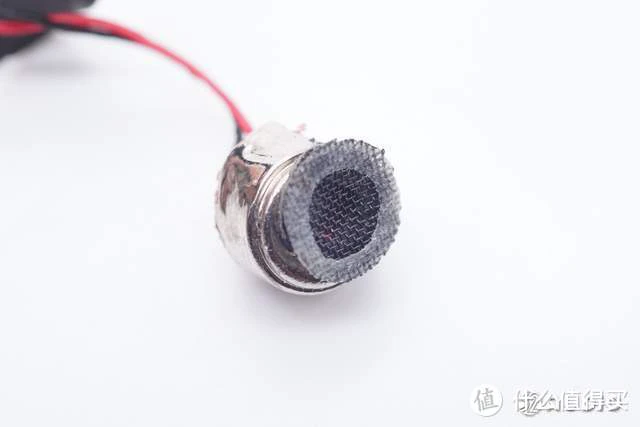

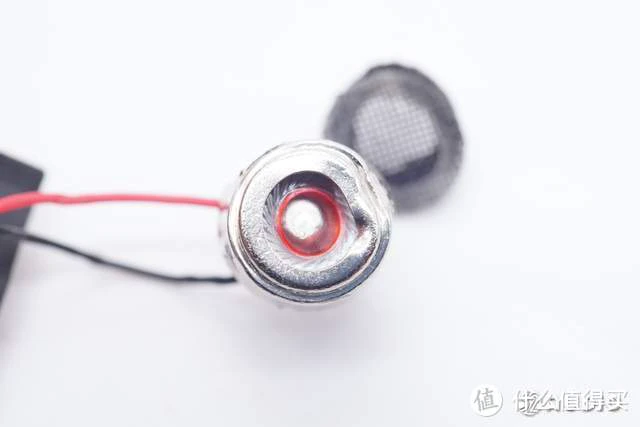

揭开防尘网，扬声器单元正面特写。

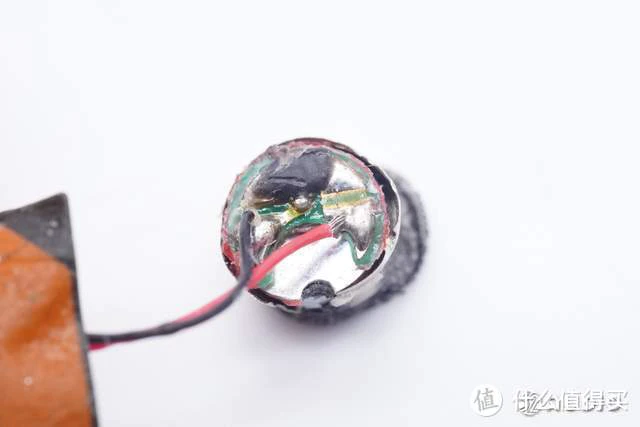

扬声器单元背面特写。

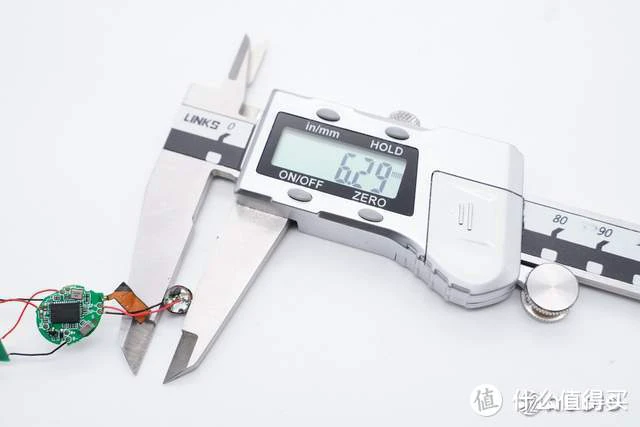

经我爱音频网实测，扬声器尺寸约为6mm，与官方宣传一致。

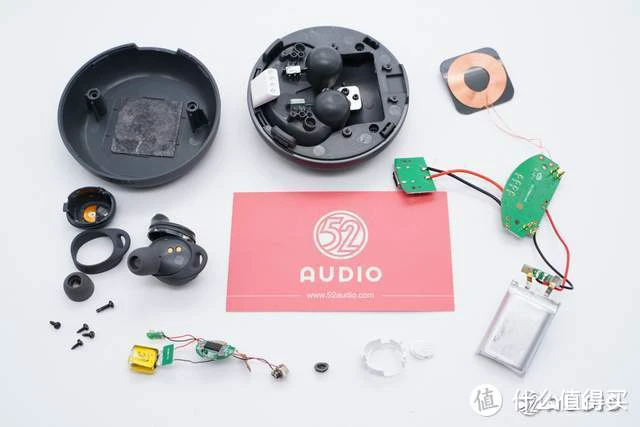

AUKEY KeySeries T10真无线耳机拆解全家福。
三、我爱音频网总结
AUKEY KeySeries T10真无线耳机在外观设计上充电盒采用了圆形的旋转开盖设计，张大嘴巴的“吃豆人”形象，非常独特有趣。机身采用了一种类硅胶的质感，触感舒适细腻。豆状的入耳式耳机采用了与充电盒相同的质感，搭配上柔软的耳塞和耳翼，提供舒适稳固佩戴效果。
内部电路方面，充电盒内置400mAh锂离子软包电池，配备有独立电路保护板；充电盒支持有线、无线两种输入方式，由英集芯IP6816充电仓管理SoC单芯片负责无线充电接收，锂电池线性充电管理，升压为耳机充电，以及电池电量指示、入仓检测、通讯等功能，具有高度集成，降低BOM成本。
耳机内部采用了6mm动圈单元，0.185Wh软包电池，电池设置有独立的电路保护板；主板上，主控芯片采用了瑞昱RTL8753B蓝牙音频SoC，能够支持蓝牙5.2，支持双设备切换，采用双核心架构，独立DSP做音效和降噪处理，提升了音乐品质和通话降噪效果；一颗MEMS麦克风用于语音通话拾音。
